ISG型結構圖說明：
1、泵與電機端蓋，軸向尺寸縮短，結構簡單。2、泵體設有取壓孔和放水孔3、泵體上設有排氣閥，工作前能排放泵內空氣。4、泵體底部設有安裝底板和螺栓孔，保證整體機組安裝穩固。

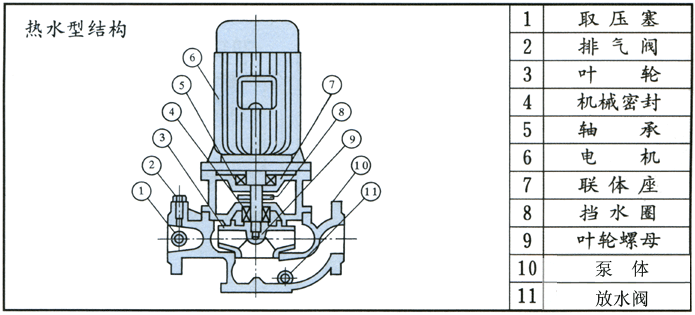

IRG型結構圖說明：
1、泵體與上部結構中間裝有隔熱蓋，適用于介質溫度T<120℃的場合。2、泵與電機軸承組合配置，保證軸運轉精度，提高了密封的可靠性。3、可根據用戶需求隔熱蓋內安裝風冷卻裝置。

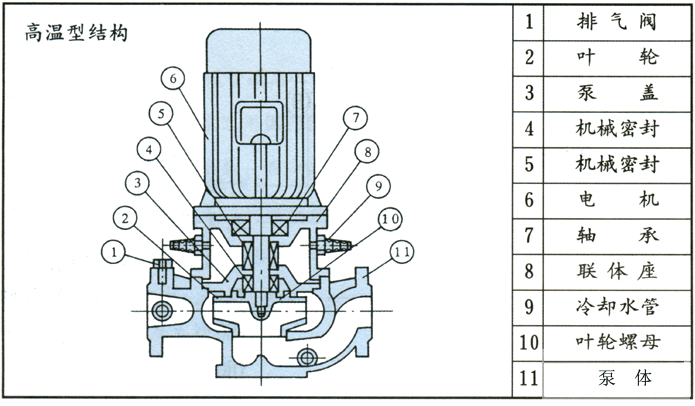

GRG型結構圖說明：
1、泵體與上部結構中間采用外供水隔熱和冷卻，可以適用與溫度-45℃的~+240℃的高溫場合。2、泵與電機軸承組合配置，保證軸運轉精度，提高了密封的可靠性。3、采用組合式密封，下端為進口鈦合金密封環和中型耐高溫機械密封。
IHG型結構圖說明：
1、 機械密封前置有承磨付，泵蓋上設有密封冷卻，沖洗孔，使用于抽送介質易揮發或結晶的場合，延長在介質含微小顆粒時機械密封的使用壽命。2、泵與電機軸承組合配置，保證軸運轉精度，提高了密封的可靠性。3、機械密封采用硬質合金材質。
|
