閥門型號編制說明

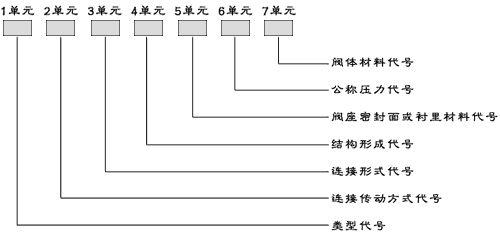

1．閥門型號及主要零部件材料
一單元
|
二單元
|
三單元
|
四單元
|
五單元
|
六單元
|
七單元 |
閥門類型
|
傳動方式
|
連接形式
|
結構形式
|
密封面或襯里材料
|
公稱壓力
|
閥體材料
|
2．閥門類型代號（用漢語拼音表示）一單元
類型
|
閘閥
|
截止閥
|
節流閥
|
球閥
|
蝶閥
|
隔膜閥
|
旋塞閥
|
止回閥 (底閥)
|
安全閥
|
減壓閥
|
疏水閥 |
柱塞閥 |
| 代號 |
Z |
J |
L |
Q |
D |
G |
X |
H |
A |
Y |
S |
U |
3．傳動方式代號 二單元
傳動方式
|
電磁動
|
電磁-液動
|
電-液動
|
蝸輪
|
正齒輪
|
傘齒輪
|
氣動
|
液動
|
氣-液動
|
電動 |
| 代號 |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
注：本蝶閥型號編制中“2”字頭，即表示為螺旋傳動方式。
4．連接形式代號：（用阿拉伯?dāng)?shù)字表示。）三單元
連接形式
|
內螺紋
|
外螺紋
|
法蘭
|
焊接
|
對夾
|
卡箍
|
卡套 |
代號
|
1 |
2 |
4 |
6 |
7 |
8 |
9 |
5．結構形式代號：（用阿拉伯?dāng)?shù)字表示：A表：原標準編制方法。B表：新標準編制方法） 四單元
| A |
蝶閥結構形式
|
杠桿式
|
垂直板式
|
斜板式 |
|
代號
|
0 |
1 |
3 |
| B |
蝶閥結構 形式
|
密閉型 |
非密閉型 |
中線式
|
單、雙偏心
|
三偏心
|
連杠偏心
|
中線式
|
單偏心
|
雙偏心
|
連杠偏心 |
| 代號 |
1 |
2 |
3 |
4 |
6 |
7 |
8 |
9 |
6．閥座密封面或襯里材料代號：（用漢語拼音字母表示）五單元
| 密封材料 |
銅合金
|
合金鋼
|
滲氮鋼
|
滲硼鋼
|
硬質合金
|
錫基軸承合金
|
襯鉛
|
襯膠
|
尼龍塑料
|
氟塑料
|
搪瓷
|
橡膠
|
聚內脂 |
| 代號 |
T |
H |
D |
P |
Y |
B |
Q |
J |
N |
F |
C |
X |
R |
注：由閥體直接加工的閥座密封材料代號用“W”表示。
7．公稱壓力數值：（用阿拉伯?dāng)?shù)字表示）六單元
|
公稱壓力數值用阿拉伯?dāng)?shù)字表示。用于電站工業的閥門，當工作溫度超過530℃時，應標注工作溫度和工作壓力。如工作溫度為540℃，工作壓力為100kgf/cm2的閥門，其代號為P54100. |
8．閥體材料代號：（用漢語拼音字母表示） 七單元
閥體材料
|
灰鑄鐵
|
可鍛鑄鐵
|
球墨鑄鐵
|
銅合金
|
碳鋼
|
鉻鉬合金鋼
|
鉻鎳鈦鋼
|
鉻鎳鉬鈦鋼
|
鉻鉬釩合金鋼
|
塑料 |
| 代號 |
Z |
K |
Q |
T |
C |
I |
P |
R |
V |
S | 注：PN≤1.6MPa的灰鑄鐵閥，PN≥2.5Mpa的碳鋼閥，省略本代號。
9．蝶閥密封面材料選用及適用溫度說明：（溫度℃） ..
材料品種
|
食品橡膠
|
乙丙橡膠
|
氯丁橡膠
|
丁腈橡膠
|
丁苯橡膠
|
氟橡膠
|
氟塑料
|
耐熱乙丙
|
硅橡膠
|
聚內脂
|
合金鋼 |
代號
|
X1 |
X3
(XB或JB) |
X4
(XA或JA) |
X5
(X或J) |
X6 |
X7
(XE或JE) |
X8或F |
Fs或PPL |
X9 |
XD或JD |
XR或UR |
H或P |
耐最高溫度
|
80 |
120 |
100 |
100 |
100 |
200 |
200 |
400 |
180 |
250 |
80 |
450 |
耐最低溫度
|
-20 |
-40 |
-25 |
-20 |
-20 |
-20 |
-190 |
-190 |
-25 |
-70 |
-30 |
-90 |
適用工作溫度
|
≤65 |
≤100 |
≤65 |
≤80 |
≤80 |
≤160 |
≤180 |
≤350 |
≤150 |
≤160 |
≤65 |
≤425 |
注：
1.XH、JH、FH分別表示閥體上鑲膠圈、襯膠、襯氟，但閥板均為不銹鋼（P板）。
2.本廠產品出廠時，一般選用丁腈橡膠（即X或J）；用戶如有其他要求，應注明材料品種或代號。
|
