您的位置 : 首頁 >產品區域 > 往復泵> WB型往復泵
產品名稱:WB型往復泵

WB型往復泵


點擊這里給我發消息
點擊這里給我發消息

一、主要用途

本往復泵過流部份分為兩種材質,鑄鐵材質專用于抽吸清水或油類制品及其它無腐蝕性之液體,不銹鋼材質,由1Crl8Ni9Ti鋼制成。適用于抽送各種酸堿類液體,本泵特別適合于槽車卸車之用。及其它需要自吸的場合。本泵最高輸送介質溫度150 ℃,如用戶要求更高溫度,請選WBR高溫往復泵。

二、結構說明

本泵機座分為1#、2#、3#,減速箱采用皮帶齒輪二級變速,潤滑采用飛濺方式,結構緊湊、設計先進,不銹鋼泵活塞環采用本單位特制的碗形聚四氟乙烯環、耐磨、耐腐、密封性好。本泵高壓型采用柱塞雙閥結構,低壓型采用活塞球閥結構,該設計動作靈敏、封閉可靠。根據不同流量和壓力,配用不同電機,即可達到用戶的使用要求。

三、WB往復泵性能參數

型 號

流量

(m3/h)

壓力

(kg/Cm2)

活塞
直徑
(mm)

活塞
行程
(mm)

電動
功率
(r/kW)

往復
次數
(Z/min)

吸入口
尺 寸
(
法蘭)

排出口
尺 寸
(
法蘭)

W
B
1



WB1-0.75/16

0.75

16

36

100

1450/2.2

130

1"

1"

WB1-0.75/25

0.75

25

36

100

1450/3

130

1"

1"

WB1-0.75/40

0.75

40

36

100

1450/4

130

1"

1"

WB1-6/5

6

5

100

100

1450/4

65

3/2"

3/2"

WB1-6/15

6

15

100

100

1450/5.5

65

3/2"

3/2"

WB1-10/7

10

7

160

100

1450/7.5

45

5/2"

5/2"

WB1-13/3

13

3

160

100

1450/5.5

65

5/2"

5/2"

WB1-13/6

13

6

160

100

1450/7.5

65

5/2"

5/2"

W
B
2



WB2-1/120

1

120

36

120

1450/7.5

145

1"

1"

WB2-2/60

2

60

50

120

1450/7.5

145

1"

1"

WB2-10/15

10

15

160

120

1450/7.5

37

5/2"

5/2"

WB2-10/25

10

25

160

120

1450/11

37

5/2"

5/2"

WB2-20/5

20

5

160

120

1450/7.5

73

5/2"

5/2"

WB2-20/10

20

10

160

120

1450/11

73

5/2"

5/2"

WB2-30/3

30

3

210

120

1450/7.5

73

4"

4"

WB2-30/6

30

6

210

120

1450/11

73

4"

4"

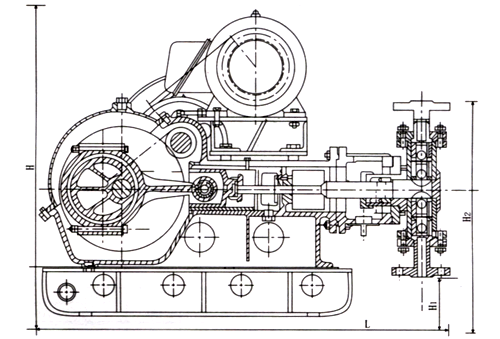

WB1-0.75/16 WB1-0.75/25 WB2-2/60結構如上圖,柱塞式、雙閥座。



1

箱蓋

14

墊料

2

連桿

15

單向球閥

3

連桿銅套

16

活塞環

4

連桿羅絲

17

活塞

5

偏心輪

18

泵體

6

加油孔

19

單向球閥座

7

齒輪油

20

泵蓋

8

皮帶輪

21

連桿銷

9

電機

22

連桿小銅套

10

箱體

23

十字頭

11

泵軸

24

往復缸

12

墊料架

25

方油孔

13

墊料壓蓋

26

底盤

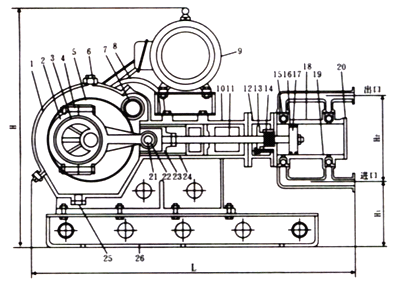

WB其它型號規格結構如上圖,活塞式雙作用單閥座
