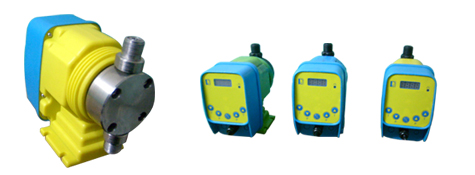

產品名稱：LGZ系列電磁隔膜計量泵
|
光正牌LGZ系列計量泵是有微處理器控制,頻率及其沖程可調,工作時間可根據需要設定的,電磁驅動的隔膜式計量泵。可用于多種液體的計量輸送。

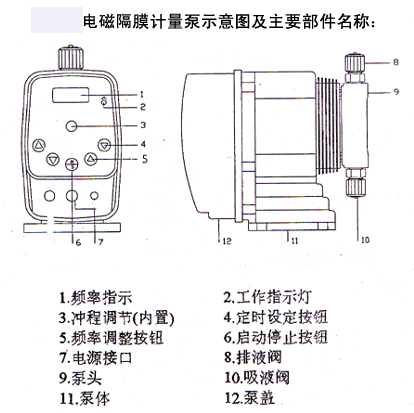

電磁隔膜計量泵工作原理
| 電磁推桿帶動隔膜在泵頭內往復運動,引起泵頭膛腔體積和壓力的變化，壓力的變化引起吸液閥門和排液閥門的開啟和關閉，實現液體的定量吸入和排出。 |
|
LGZ系列計量泵的額定排量在1-15L/H范圍內，對應的最大工作壓力為10-3BAR。泵的出口流量可根據頻率按鈕或沖程長度調節螺釘來調節。LED發光二極管指示運行狀態 |
LGZ系列電磁隔膜計量泵 |
 概述 |
| |
|
|
|
|
| LGZ系列電磁隔膜計量泵: |
| 手動控制:手動調節沖程長度和工作頻率，設定工作時間，數碼管顯示工作頻率和設定的定時時間(0.5~100小時)，設定為0.00時不定時。 |
|
型號 |
流量L/H |
壓力BAR |
沖程頻率 |
吸程M |
重量KG |
功率W |
電源 |
|
LGZ-005-07 |
0.5 |
7 |
120 |
2 |
2.5 |
16 |
220VAC.50HZ |
|
LGZ-01-07 |
1 |
7 |
120 |
2 |
2.5 |
16 |
220VAC.50HZ |
|
LGZ-02-07 |
2 |
7 |
120 |
2 |
2.5 |
16 |
220VAC.50HZ |
|
LGZ-03-07 |
3 |
7 |
120 |
2 |
2.5 |
16 |
220VAC.50HZ |
|
LGZ-06-07 |
6 |
7 |
160 |
2 |
2.5 |
16 |
220VAC.50HZ |
|
LGZ-10-02 |
10 |
2 |
180 |
2 |
2.5 |
16 |
220VAC.50HZ |
|
LGZ-15-01 |
15 |
1 |
180 |
2 |
2.5 |
16 |
220VAC.50HZ | 電磁隔膜計量泵操作和設定 |
| 按R/S鍵起停計量泵。 |
按  鍵調節計量泵的工作頻率及設定時時 |
|
發光管的閃爍頻率與計量泵的工作頻率一致。
|

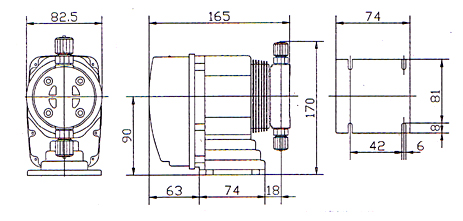

| 電磁隔膜計量泵安裝尺寸 |
| |
|
電磁隔膜計量泵安全注意事項 | |
| 1、LGZ計量泵不得使用非原廠配件維修，否則,由此導致的人員傷害和機器損壞的后果由用戶自負。 |
| 2、如果計量泵的介質是危險的或未知的液體,操作者操作或維修計量泵時,要帶安全防護用具。 |
| 3、計量泵在出廠時要進行測試，泵頭內可能有水殘留，如果計量泵的介質不能與水接觸,在安裝前必須把水除去。 |
| 4、維修計量泵時,要給排液管卸壓,并用水清洗泵內腔. |
| 5、維修前要斷開計量泵電源,電氣由合格的電工操作。 |
|
6、只有經過培訓的合格人員才可以維修計量泵。
電磁隔膜計量泵安裝
| 1、泵的安裝 |
| 1) 在藥桶或支架上用螺栓和墊片固定計量泵。 |
| 2) 安裝時計量泵的進出口要保持垂直。 |
| 3) 入口管線的垂直距離不要太長，要在計量泵的吸程范圍內;入口管線的低閥要和藥桶有一定的距離。 |
| 4) 連接排液管線和注射閥,被加藥點的壓力比藥液的靜壓小時要加背壓閥或防虹吸閥。 |
| 2、軟管連接 |
| 1) 在軟管上套上管接螺母和卡塊。 |
| 2) 把管嘴插入軟管,如有必要可稍微擴大軟管斷口。 |
| 3) 把管接螺母擰到接頭上。 |
| 3、電源連接 |
| 1) 將電源插頭插到電源插座上。 |
| 2) 電源電壓要保證和計量泵標牌上的電壓一致。 |
| 4、啟動 |
|
1) 根據需要設定定時時間和沖程頻率啟動計量泵。
| 2) 松開計量泵出口的管接螺母。 |
| 3) 計量泵排出液體后擰緊管接螺母。 | | | | |
|
|
