CQB型不銹鋼磁力齒輪泵
1、磁力齒輪泵特點、用途與使用條件
CQB型不銹鋼磁力齒輪泵采用優質不銹鋼304或316的泵殼和PPS塑料齒輪，填充聚氟乙烯等耐腐蝕材料，精密制造加工而成。齒輪用氟塑制造，具有結構簡單、外形美觀、低噪音、穩壓力、準流量、帶自吸、加上無泄漏密封結構設計，永磁聯軸的驅動，確保流體的安全輸送，可用于各種液體的取樣、制藥、計量、冷卻、輸送、分發，循環，罐裝等。磁力驅動齒輪泵（磁力泵）廣泛的應用于：制藥機設備、醫療設備、醫用滲透析設備、激光儀器、制冷系統、微型冷卻裝置、取樣儀器、食品加工設備、實驗用儀器、水凈化和超過濾系統、噴碼機、噴繪機制造、高性能彩色印刷機、紙煙煙絲香料添加、膠片制造半導體制造等行業。
2、磁力齒輪泵工作條件和性能范圍：
|
介質溫度在-46℃----176℃范圍之間 |
沾度0.2到1500cps |
|
磁鋼材料：鍶鐵氧體-40℃——120℃ |
不銹鋼材質304或316 |
|
齒輪材料PPS |
O環四氟或三元乙丙橡膠 |
|
泵連續使用0-150PSI |
間歇使用150-200PSI |
溫度和壓力可能影響吸入高度。禁止干轉。
3、磁力齒輪泵性能參數表:
|
產品型號 |
功率
（KW） |
電壓
（V） |
最大壓力
（Mpa） |
流量范圍
（L/min） |
調速范圍
（r/min） |
頻率
（Hz） |
口徑
（G） |
|
8CQB-3 |
0.12 |
380/220/24 |
0.5 |
0.4-3 |
300-3000 |
50 |
1/8” |
|
10CQB-5 |
0.18 |
380/220/24 |
0.5 |
0.4-5 |
300-3000 |
50 |
1/8” |
|
15CQB-10 |
0.37 |
380/220/24 |
0.5 |
0.4-10 |
300-3000 |
50 |
3/8” |
|
20CQB-15 |
0.55 |
380/220/24 |
0.5 |
0.4-15 |
300-3000 |
50 |
1/2” | 4、常見故障原因及排除方法:
|
故障現象 |
產生原因 |
解決方法 |
|
泵不出水 |
1、水泵反轉
2、進水管道漏氣
3、電壓太高，啟動時聯軸打滑
4、吸程太高 |
1、改變電機接線
2、杜絕漏氣
3、調正電壓
4、降低泵安裝位置 |
|
流量不足 |
1、吸入管徑太小
2、揚程過高
3、轉速太低 |
1、調換進水管
2、開大出水閥
3、恢復額定轉速 |
|
揚程過低 |
1、流量過大
2、轉速太低 |
1、關小出水閥
2、恢復額定轉速 |
|
噪聲太大 |
1、軸嚴重磨損
2、軸承嚴重磨損
3、驅動磁鋼杯與隔離套接處 |
1、更換泵軸
2、更換軸承
3、拆除泵頭重新組裝 |
|
漏液 |
O型密封圈損壞 |
更換O型密封圈 |

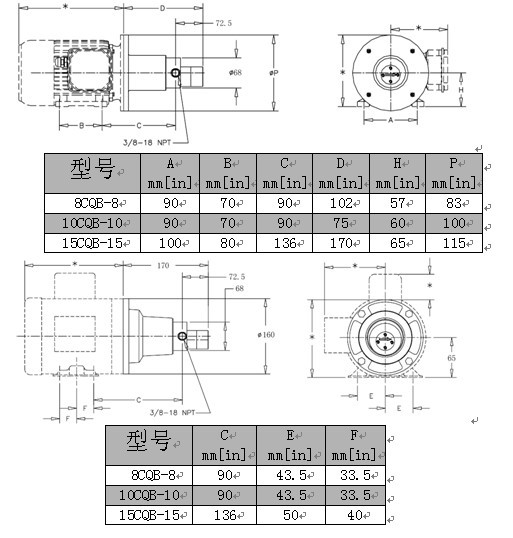

5、安裝尺寸圖
如需了解更多產品信息，敬請來電來函，我們可為您提供詳細的技術資料并有專業的技術工程師與您溝通！ |
